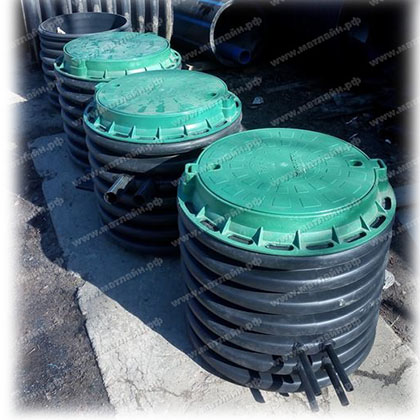

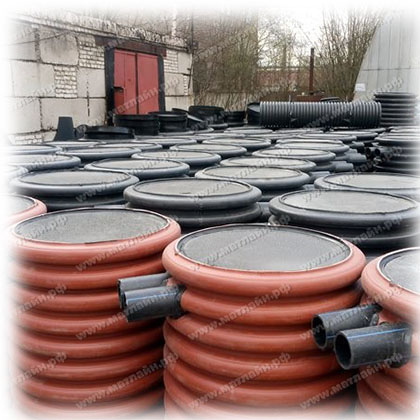

ПЛАСТИКОВЫЕ КАБЕЛЬНЫЕ КОЛОДЦЫ МПМ
Кабельные пластиковые колодцы МПМ получили широкое распространение при строительстве кабельных сетей различного назначения. На сегодняшний день пластиковые колодцы значительно потеснили аналоги из ЖБИ и иных материалов благодаря легкости монтажа, долговечности и низким эксплуатационным затратам.
Полимерные кабельные колодцы МПМ выпускаются уже более 10 лет. На сегодня они установлены на сотнях объектов различного уровня: от Дальнего Востока до Калининграда, от Мурманска до Сочи. Кабельные колодцы выпускаются диаметрами от 630 до 2400 мм., высотой от 0,5 до 6 метров, с различными конфигурациями, диаметрами трубопроводов, вариантами расположения блоков и пр.
Кабельный колодец - это важная часть кабельной канализации. Предназначен как для установки различного оборудования, хранения запасов кабеля, контроля и замены, так и в качестве поворотного, пристанционного или разветвительного узла. Пластиковый кабельный колодец позволяет в одном корпусе монтировать различные варианты канальных блоков от 1-го как в ККС-1, так 24-и в ККС-5. Но в отличии от колодцев из ж/б пластиковые колодцы цельносварные, абсолютно герметичные, обладают высокой механической прочностью и легкие.
ОСНОВНЫЕ ТИПЫ КАБЕЛЬНЫХ КОЛОДЦЕВ МПМ
Колодцы связи (ККС-МПМ)
предназначены для прокладывания линий связи, охранной и пожарной сигнализации и аналогичных сетей.Кабельные телекоммуникационные колодцы (ККТ-МПМ)
предназначены для оптоволоконных линий и аналогичных сетей.Колодцы электротехнические (КЭ-МПМ или КК-МПМ)
предназначены для подземного размещения различных электрических линий.Колодцы оперативного доступа (КОД-МПМ)
небольшие колодцы для различных кабельных сетей. Обслуживание колодца осуществляется с поверхности земли..ПОЧЕМУ ВЫБИРАЮТ КОЛОДЦЫ ККТ-МПМ
Европейское оборудование
Качественные материалы
Высокотехнологичные конструкции
Доставка по всей России
ПРЕИМУЩЕСТВА КОЛОДЦЕВ МПМ
Небольшой вес
Полимерные колодцы обладают меньшим весом по сравнению с колодцами из ЖБ, что облегчает их перевозку и монтаж. Исключается потребность в тяжелой технике.Высокая антикоррозийная стойкость
Полимерные материалы являются инертными (стойкими) ко многим химическим соединениям, которые так быстро разрушают бетон и металл. Это исключает необходимость в обработке специальными составами как при монтаже, так и в последующем.Высокая механическая стойкость
Колодцы изготавливаются из специальных двухстенных профилированных труб с высокой механической прочностью. Материал - полиэтилен высокой плотности. При изготовлении колодцев не используются материалы с коротким жизненным циклом в земле: например, саморезы и аналогичные подверженные коррозии материалы.Вариативность конструкций колодцев
большая линейка диаметров шахт колодцев, однородность материала шахты и патрубков для присоединения труб, возможность произвольного выбора высоты как всего колодца, так и только рабочей части, возможность предустановки блоков патрубков под любыми углами и многое другое - все это позволяет создавать конструкции колодцев четко под требования проекта.Герметичность колодца

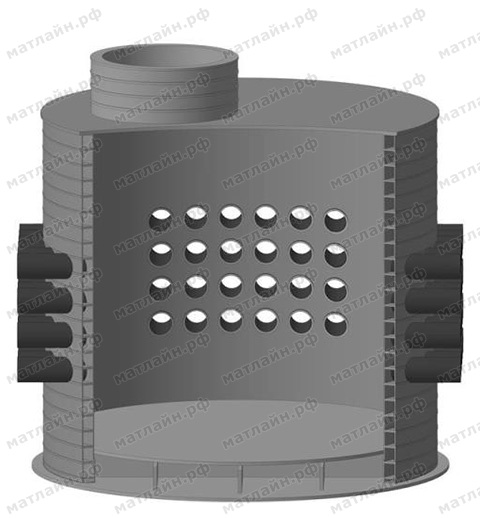

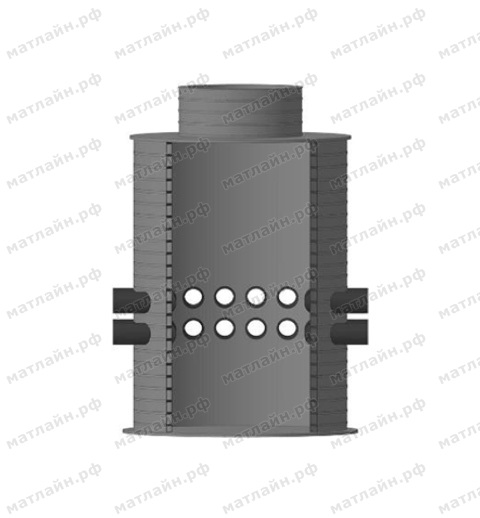

Патрубки для присоединения труб для кабеля присоединяются (привариваются) к шахте колодца с помощью специального европейского оборудования, что обеспечивает высокую герметичность. Дно и горловина колодца - приваренные конструктивные элементы. Экструзионный шов соединяет материалы буквально на молекулярном уровне.Примеры 3D моделей

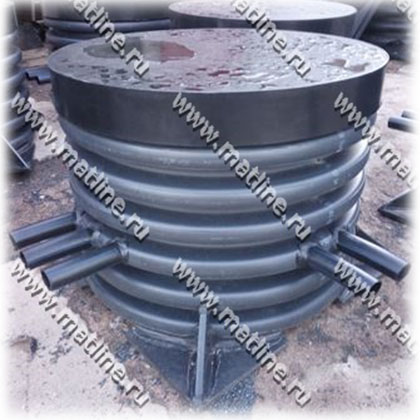

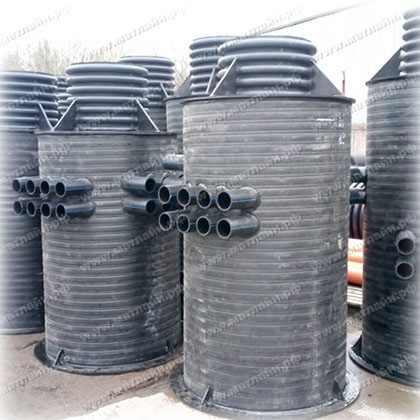

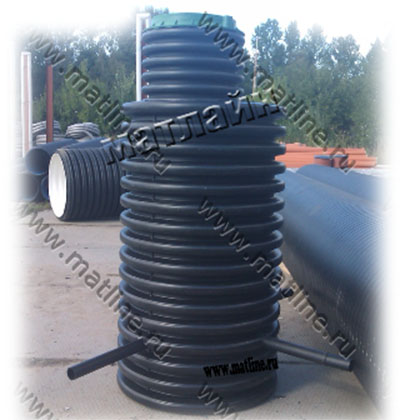

Кабельные колодцы МПМ представляют собой цельносваренную полимерную конструкцию, шахта которой изготовлена из специальной двустенной профилированной трубы. Двустенная шахта из полиэтилена высокой плотности обеспечивает колодцу высокую механическую прочность и защиту от случайного повреждения.
Цельносварная конструкция с герметично приваренным в заводских условиях дном колодца собирается с помощью специального профессионального оборудования производства Швейцария-Германия - ручных экструдеров. Экструзионная сварка осуществляет соединение полимерных частей фактически на молекулярном уровне - шов становиться единым целым с элементами конструкции. Для дополнительной механической прочности в зависимости от уровня грунтовых вод (УГВ), характеристик грунта и габаритов колодца дно изготавливается одиночным, усиленным двойным или с камерой для бетонирования.
В зависимости от возможности доступа внутрь колодца подразделяются на смотровые (d630 - 1000) и инспекционные (d1000 и свыше).
В зависимости от назначения колодцы: телефонные классические многожильные или оптоволоконные линии, электрические сети или линии охранно-пожарной сигнализации и т.д., - в колодцы устанавливается необходимое оборудование: щиты, заземление, стойки и полки, самосрабатывающие огнетушители, различные перегородки и т.д. Подробное техническое описание представлено здесь.
Изготавливаются в соответствии с ГОСТ 16971-71, 16310-80 и по ТУ 4859-001-67426748-2010 и имеют сертификат соответствия. Срок эксплуатации кабельного колодца МПМ не менее 50 лет при правильных монтаже и эксплуатации.
Тип колодца | кабельный сухой |
---|---|
Материал корпуса | профилировання двустенная труба из полиэтилена высокой плотности (ПНД, HDPE) |
Диаметр колодца, мм. |
630 - 2400 |
Высота колодца, мм. | 500 - 8000 |
Способ подключения труб |
с помощью электросварных, компрессионных или надвижных муфт, стыковая сварка возможна при условии, что аппарат возможно использовать. |
Способ присоединения дна | Герметично приваренное дно необходимой конструкции |
Тип колодца | Цельносварной |
Материал манжет | EPDM |

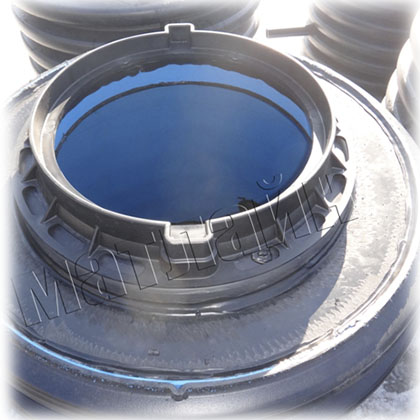

Люк |
в зависимости от требований заказчика:
|
Срок эксплуатации | не менее 50 лет. |
Производство | ГОСТ 16971-71, 16310-80 и по ТУ 4859-001-67426748-2010, сертификат соответствия |
Основная техническая информация для проектирования представлена на сайте matline.ru. Так же специалистами компании подготовлены инструкции по проектированию и монтажу полимерных колодцев и в том числе и кабельных. Скачать предыдущую версию каталога можно здесь.
Обновленная версия каталога, в которую будет включена максимально полная информация по всем аспектам, в настоящий момент дорабатывается и будет рассылатся пока по запросам от проектных компаний.
Для расчета стоимости колодцев необходимо заполнить и выслать опросные листы, при большом количестве колодцев выслать в виде таблицы или проекта.
Гарантийные обязательства по колодцам МПМ
- прослужат более 50 лет и в дальнейшем могут быть утилизированы через переработку;
- выдержат расчетные нагрузки на сжатие и выталкивание;
- не потеряют из-за отсутствия коррозирующих метизов частей своей конструкции (например, дно);
- не требуют никакого дополнительного бетонирования стенок колодца или использования различных смесей типа ЦПС.;
- выдержат значительно большее число циклов замерзания/размерзания по сравнению с колодцами ЖБИ;
- не будут выделять в грунт никаких солей и щелочей в отличии от колодцев ЖБИ и т.д.
