Муфта для врезки по месту (In-Situ)

Специальная муфта для установки на месте (или In-Situ) для врезки на месте в пластиковые колодцы или трубопроводы была изобретена около 20 лет назад. Муфта была предназначена для присоединения трубопроводов диаметрами 110 и 160 к существующим безнапорным трубопроводам диаметрами от 315 мм. из различных полимерных материалов.

Одним из первых стал широко рекомендовать ее для своих систем концерн Wavin - один из ведущих производителей инженерный систем.

В настоящее время в России налажен выпуск муфт установки (врезки) по месту различных диаметров: 110, 160 и 200 мм.

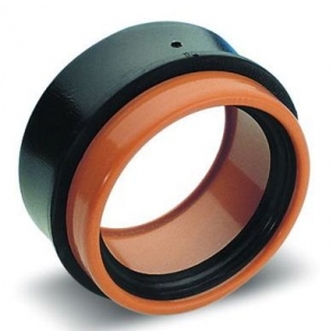

Муфта представляет собой резиновую манжету, в которую вставляется часть, напоминающая удлиненный раструб труб.

фрезой под размер манжеты вырезается отверстие
в вырезанное и зачищенное отверстие вставляется резиновая манжета муфты In Situ
резиновая манжета муфты смазывается сантехническим вазелином

Монтаж муфт In Situ для врезки по месте

  • Для присоединения труб диаметрами 110, 160 или 200 к пластиковому колодцу или существующему безнапорному трубопроводу необходимо установить соответствующую муфту In Situ. Сначала торцевой фрезой соответствующего диаметра вырезается отверстие в гофротрубе колодца или трубопровода.
  • Труба в месте пропила зачищается от заусениц и острых краев и в нее устанавливается резиновая манжета без муфты.
  • После установки резиновая манжета смазывается сантехническим вазелином или силиконом для удобства монтажа.
  • В манжету выставляется пластиковая часть муфты и аккуратно деревянным бруском выравнивается.
  • Монтаж трубы в муфту осуществляется далее уже по стандартным правилам.
Состав, структура непластифицированный поливинилхлорид (НПВХ/PVC-U)
Описание изделие оранжевого цвета, с гладкими внутренней и наружной поверхностями с уплотнительным кольцом и специальной манжетой
Температурный фон эксплуатации 0–40°C (предельный кратковременный ≤ 60°C)
Модуль упругости на изгиб 3000 МПа
Предел прочности на растяжение ≤ 50 МПа
Показатель линейного теплового расширения ≤ 0,08 мм/м•°С
Горючесть не горят, самозатухают при отсутствии открытого пламени
Скорость потока жидкой среды ≤ 8 м/с
Водопоглащение ≤ 0,12% в течение суток при положительной температуре
Давление рабочей среды безнапорное удаление (самотёк), ≤ 0,5 атм.

Возможное применение муфт установки по месту

1
Для врезки в существующие безнапорные трубопроводы диаметром от 315 мм и выше, если нет возможности установки колодцев или тройников.
2
Для врезки по месту труб в пластиковые колодцы, когда нет возможности в заводских условиях изначально изготовить патрубок в нужном месте.
3
Для врезки в существующие пластиковые колодцы новых трасс трубопроводов.
4
При сооружении дренажа, например, на загородном участке, когда используются колодцы без отверстий, а отверстия вырезаются по факту. Однако для колодцев диаметром до 460 мм выгодней использовать простые резиновые манжеты.

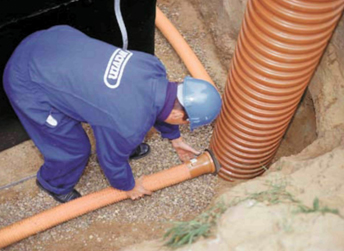

использование муфт инситу

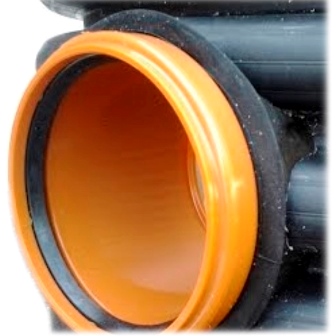

установка муфт инситу
